氧气截止阀
公称通径：DN15-800
公称压力：PN16-40
制造标准：GB、JB、HG、JIS、ASME、DIN、API
执行标准
| 设计 | GB/T10530 |
| 压力温度基准 | GB/T12224 |
| 结构长度Face to face | GB/T 12221 |
| 法寸尺寸 | GB/T 79.1 |
| 检验和测试 | JB/T 10530 |
| 主体材料 | GB/T12230-ZG08Crl8Ni9; ZG08Crl8Nil2Mo2Ti; ZG03Crl8Nil0; ZG12Crl8Nil2Mo2Ti; A216-WCB |
主要构件材料
| 序号 No | 部件 | 材料 |
| 1 | 阀体 | CF-8 |
| 2 | 阀盖 | F304 |
| 3 | 填料 | PTFW/柔性石墨 |
| 4 | 压板 | JIS-SCS13 |
| 5 | 阀杆螺母 | 青铜 |
| 6 | 手轮 | QT400-15 |
| 7 | 铭牌 | JIS-SUS304 |
| 8 | 手轮螺母 | QAL9-4 |
| 9 | 中法兰螺母 | A194-8 |
| 10 | 中法兰螺杆 | A193-B8 |
| 11 | 销轴 | QAL9-4 |
| 12 | 活节螺栓 | A13-B8 |
| 13 | 活节螺母 | A194-8 |

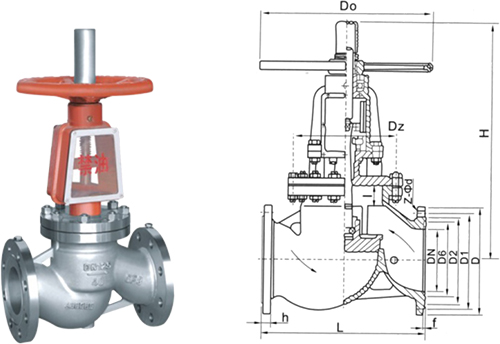

主要外形和连接尺寸
| 公称压力 | Size DN | Dimensions(mm) | ||||||||||
| L | D | D1 | D2 | b | f | Z-Фd | Dz | I | H | n-(P | ||
| PN2.5 Mpa | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 | 82 | 10 | 190 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Ф14 | 95 | 13 | 213 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Ф14 | 98 | 15 | 236 | 125 | |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-Ф18 | 120 | 28 | 312 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Ф18 | 135 | 20 | 328 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Ф18 | 160 | 25 | 450 | 320 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-Ф18 | 180 | 30 | 530 | 360 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Ф18 | 195 | 32 | 560 | 400 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-Ф23 | 230 | 40 | 318 | 450 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Ф25 | 275 | 42 | 675 | 450 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Ф25 | 330 | 50 | 743 | S60 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-Ф25 | 405 | 55 | 850 | 640 | |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-Ф30 | 480 | 80 | 975 | 720 | |
| 300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-Ф30 | 520 | 100 | 1115 | 800 | |
| 400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-Ф34 | 650 | 140 | 1380 | 900 | |
| PN4.0 Mpa | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 | 82 | 10 | 202 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Ф14 | 95 | 13 | 225 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Ф14 | 98 | 15 | 236 | 125 | |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-Ф18 | 120 | 18 | 312 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Ф18 | 135 | 20 | 328 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Ф18 | 160 | 25 | 450 | 320 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-Ф18 | 180 | 30 | 530 | 360 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Ф18 | 195 | 32 | 560 | 400 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-Ф23 | 230 | 40 | 618 | 450 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Ф25 | 275 | 42 | 675 | 450 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Ф25 | 330 | 50 | 743 | 560 | |
| 200 | 600 | 375 | 320 | 282 | 38 | 3 | 12-Ф30 | 405 | 55 | 850 | 640 | |
| 250 | 650 | 445 | 385 | 345 | 42 | 3 | 12-Ф34 | 480 | 80 | 975 | 720 | |
| 300 | 750 | 510 | 450 | 408 | 46 | 4 | 16-Ф34 | 520 | 100 | 1115 | 800 | |
| 400 | 950 | 655 | 585 | 535 | 58 | 4 | 16-Ф41 | 650 | 140 | 1420 | 900 |
