执行标准
| 设计 | JIS B2071 |
| 压力温度基准 | JIS B2074 B2084 |
| 结构长度 | JIS B2002 |
| 法兰尺寸 | JIS B2212 JIS B2214 |
| 检验和测试 | JIS B2003 |
| 主闹才料 | G5121-SCS13;SCS13A; SCS14;SCS14A;SCS19; SCS19AXS5151-SCPH2 |
主要构件材料
| 序号 | 部件 | 材料 Material |
| 1 | 阀体 | JIS-SCS13 |
| 2 | 阀瓣 | JIS-SUS301/JIS-SCS13 |
| 3 | 阀瓣盖 | JIS-SUS304/JIS-SCS13 |
| 4 | 阀杆 | JIS-SCS13 |
| 5 | 大薄片 | PTFE/不锈钢+ PTFE缠绕 |
| 6 | 阀盖 | JIS-SCS13 |
| 7 | 填料 | PTFE/柔性石墨 |
| 8 | 压套 | JIS-SUS304 |
| 9 | 压板 | JIS-SCS13 |
| 10 | 阀杆螺母 | A439-D2 |
| 11 | 手轮 | QT400-15 |
| 12 | 铭牌 | JIS-SUS304 |
| 13 | 手轮螺母 | A194-8 |
| 14 | 中法兰螺母 | A194-8 |
| 15 | 中法兰螺杆 | A193-B8 |
| 16 | 销轴 | SS304 |
| 17 | 活接螺栓 | JIS-SUS304 |
| 18 | 活接螺母 | A194-8 |

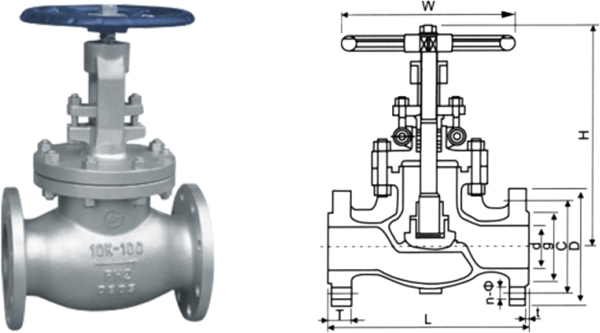

主要外形和连接尺寸
| 公称压力 | Size | Dimensions(mm) | |||||||||
| DN | d | L | D | C | 9 | T | t | H | W | n-Ф | |
| 10K | 15 | 15 | 108 | 92 | 70 | 52 | 12 | 1 | 165 | 100 | 4-15 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 171 | 100 | 4-15 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 185 | 100 | 4-19 | |
| 40 | 40 | 165 | 140 | 105 | 85 | 16 | 2 | 214 | 138 | 4-19 | |
| 50 | 50 | 203 | 155 | 120 | 100 | 16 | 2 | 235 | 160 | 4-19 | |
| 65 | 65 | 216 | 175 | 140 | 120 | 18 | 2 | 336 | 200 | 4-19 | |
| 80 | 80 | 241 | 185 | 150 | 130 | 18 | 2 | 357 | 224 | 8-19 | |
| 100 | 100 | 292 | 210 | 175 | 155 | 18 | 2 | 421 | 280 | 8-19 | |
| 125 | 125 | 356 | 250 | 210 | 185 | 20 | 2 | 491 | 300 | 8-23 | |
| 150 | 150 | 406 | 280 | 240 | 215 | 22 | 2 | 556 | 350 | 8-23 | |
| 200 | 200 | 495 | 330 | 290 | 265 | 22 | 2 | 674 | 450 | 12-23 | |
| 20K | 15 | 15 | 152 | 95 | 70 | 52 | 14 | 1 | 175.5 | 100 | 4-15 |
| 20 | 20 | 178 | 100 | 75 | 58 | 16 | 1 | 176.5 | 100 | 4-15 | |
| 25 | 25 | 203 | 125 | 90 | 70 | 16 | 1 | 203 | 100 | 4-19 | |
| 40 | 40 | 229 | 140 | 105 | 85 | 18 | 2 | 238 | 138 | 4-19 | |
| 50 | 50 | 267 | 155 | 120 | 100 | 18 | 2 | 249 | 160 | 8-19 | |
| 65 | 65 | 292 | 175 | 140 | 120 | 20 | 2 | 465 | 200 | 8-19 | |
| 80 | 80 | 318 | 200 | 160 | 135 | 22 | 2 | 365 | 224 | 8-23 | |
| 100 | 100 | 356 | 225 | 185 | 160 | 24 | 2 | 421 | 280 | 8-23 | |
| 125 | 125 | 400 | 270 | 225 | 195 | 26 | 2 | 690 | 300 | 8-25 | |
| 150 | 150 | 444 | 305 | 260 | 230 | 28 | 2 | 606 | 350 | 12-25 | |
| 200 | 200 | 559 | 350 | 305 | 275 | 30 | 2 | 697 | 450 | 12-25 | |
