美标一体式球阀特点
工作压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
产品规格：1/2^10'
工作温度：<180℃(PPL<300℃)
适用介质：油、水、气、油品、酸等介质
可根据需要设计防火静电结构
法兰标准按ANSIB16.5
结构长度按ANSIB16.10
主要构件材料
| 序号 | 部件 | 材料 | Q'TY |
| 1 | 阀体 | CF8M WCB | 1 |
| 2 | 阀座 | PTFE | 2 |
| 3 | 阀盖 | CF8M WCB | 1 |
| 4 | 密封垫 | RPTFE/GRAPHITE | 1 |
| 5 | 球 | Ss316 | 1 |
| 6 | 阀杆 | Ss316 | 1 |
| 7 | 阀杆密封 | PTFE | 1 |
| 8 | 填料 | PTFE/GRAPHriE | 2 |
| 9 | 填料压套 | SS316 | 1 |
| 10 | 填料压盖 | CF8M WCB | 1 |
| 11 | 定位销 | SS304 | 1 |
| 12 | 压盖螺栓 | SS304 | 1 |
| 13 | 挡圈 | 65Mn | 2 |
| 14 | 手柄 | KT33-8 | 1 |
| 15 | 螺钉 | SS304 | 1 |

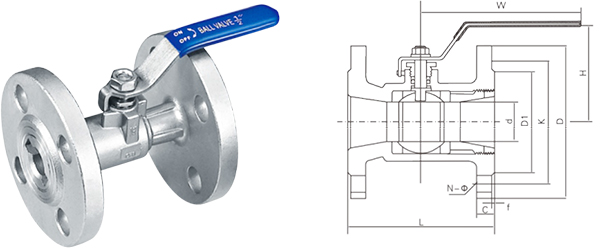

主要外形和连接尺寸
| NPS | 1.6MPa. 2.5MPa、4.0MPa、6.4MPa、 | |||||||||
| d | L | D | K | D1 | C | f | H | N-F | W | |
| 1/2 | 12 | 90 | 95 | 65 | 46 | 14 | 2 | 60 | 4-14 | 110 |
| 3/4 | 15 | 105 | 105 | 75 | 56 | 14 | 2 | 65 | 4-14 | 120 |
| 1 | 20 | 110 | 115 | 85 | 65 | 15 | 2 | 75 | 4-14 | 150 |
| 1-1/4 | 25 | 125 | 135 | 100 | 76 | 16 | 3 | 83 | 4-18 | 160 |
| 1-1/2 | 32 | 136 | 145 | 110 | 85 | 18 | 3 | 90 | 4-18 | 160 |
| 2 | 38 | 155 | 160 | 125 | 100 | 18 | 3 | 100 | 4-18 | 180 |
| 2-1/2 | 50 | 170 | 180 | 145 | 118 | 20 | 3 | 110 | 4-18 | 200 |
| 3 | 65 | 200 | 195 | 160 | 132 | 20 | 3 | 130 | 8-18 | 250 |
| 4 | 80 | 230 | 215 | 180 | 150 | 22 | 3 | 150 | 8-18 | 270 |
| 5 | 76 | 254 | 255 | 216 | 186 | 24 | 3 | 185 | 8-22 | 300 |
| 6 | 102 | 267 | 279 | 241.5 | 216 | 26 | 3 | 209 | 8-22 | 320 |
| 8 | 152 | 292 | 345 | 298.5 | 270 | 29 | 3 | 250 | 8-22 | 350 |
| 10 | 203 | 330 | 406 | 362 | 324 | 31 | 3 | 345 | 12-26 | 400 |
