内螺纹三通球阀特点
标准通径设计
球体塞路：L型或T型
工作压力：1000PSI(PN63)
工作温度：-20℃-250℃ (-4°F〜482°F ) 1/'4-3'
硅溶胶阀体及阀盖/防吹出阀杆

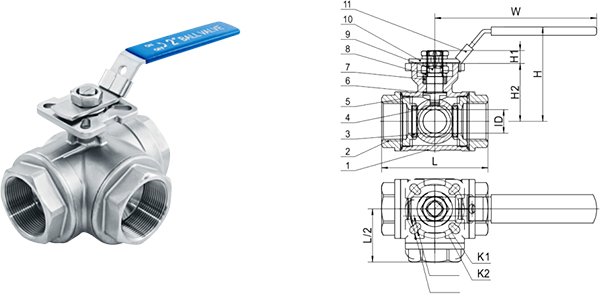

主要构件材料
| 序号 | 部件 | 材料 |
| 1 | 阀体 | CF8M |
| 2 | 阀盖 | CF8M |
| 3 | 阀座 | RPTFE |
| 4 | 球 | SS316 |
| 5 | 密封垫 | PTFE |
| 6 | 阀杆密封 | PTFE |
| 7 | 阀杆 | SS316 |
| 8 | 防静电装置 | SS304 |
| 9 | 阀杆填料 | PTFE |
| 10 | 填料压盖 | SS304 |
| 11 | 弹性垫圈 | SS304 |
| 12 | 手柄 | SS304 |
| 13 | 螺母 | SS304 |
主要外形和连接尺寸
| NPS | Фd | L | W | H | B | ISO5211 | □s |
| 1/4" | 4.2 | 64 | 85 | 32 | 32 | F2 | (7) |
| 3/8" | 6 | 64 | 95 | 32 | 32 | F2 | (7) |
| 1/2" | 10 | 68 | 108 | 34 | 34 | F3 | (9) |
| 3/4" | 15 | 78 | 115 | 60 | 39 | F3 | (9) |
| 1" | 18 | 86 | 135 | 60 | 43 | F4 | (9) |
| 1 1/4" | 25 | 111 | 150 | 76 | 55.5 | F4 | （11） |
| 1 1/2" | 32 | 126 | 175 | 85 | 63 | F5 | （11） |
| 2 | 40 | 143 | 190 | 95 | 71.5 | F5 | （11） |
