国标法兰球阀

国标法兰球阀

执行标准

设计	GB/T12237
压力温度基准	GB/T12224
结构长度	GB/T 12221
法兰地尺寸	JB/T 79-1994;GB/T 9113.1
检验和测试	JB/T 9092
主体材料	GB/T12230-ZG08Crl8Ni9; ZG08Crl8Nil2Mo2Ti; ZG03Crl8Nil0; ZG12Crl8Nil2Mo2Ti; A216-WCB

主要构件材料

序号 No	部件	材料
1	阀体	ZG08Crl8Nil2Mo2Ti
2	阀盖	ZG08Crl8Nil2Mo2Ti
3	球垫	PTFE
4	球	ZG08Crl8Nil2Mo2Ti
5	大薄片	PTFE
6	小薄片	PTFE
7	阀杆	06Crl7Nil2Mo2
8	填料	PTFE
9	压套	06Crl7Nil2Mo2
10	压板	ZG08Crl8Ni9
11	定位片	ZG08Crl8Ni9
12	轴用挡圈	06Crl7Nil0
13	手柄	QT400-15
14	双头螺栓	A193-B8
15	螺母	A194-8
16	内六角螺栓	A193-B8

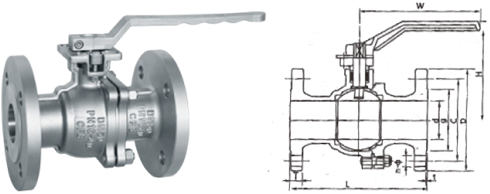

主要外形和连接尺寸

公称压力	Size	Dimensions(mm)
公称压力	DN	d	L(GB)	UJB)	D(JB)	D(GB)	C	g	T	t	H	w	n-Ф
PN1.6 Mpa	15	15	130	130	95	95	65	45	14	2	78	130	4-14
	20	20	140	130	105	105	75	55	14	2	84	130	4-14
	25	25	150	140	115	115	85	65	14	2	95	160	4-14
	32	32	165	165	140	135	100	78	16	2	150	160	4-18
	40	40	180	165	150	145	110	85	16	2	150	180	4-18
	50	50	200	203	165	160	125	100	16	2	170	200	4-18
	65	65	220	222	185	180	145	120	18	2	195	240	4-18
	80	80	250	241	200	195	160	135	20	2	215	240	8-18
	100	100	280	305	220	215	180	155	20	2	250	280	8-18
	125	125	320	356	250	245	210	185	22	2	265	300	8-18
	150	150	360	394	285	280	240	210	24	2	270	300	8-23
	200	200	400	457	340	335	295	265	26	2	330	350	12-23
	250	250	533	533	405	405	355	320	30	2	450	400	12-26
	300	300	610	610	406	460	410	375	30	2	540	500	12-26
PN2.5 Mpa	15	15	130	130	95	95	65	45	16	2	103	130	4-14
	20	20	130	140	105	105	75	55	16	2	112	130	4-14
	25	25	140	150	115	115	85	65	16	2	123	160	4-14
	32	32	165	165	140	135	100	78	18	2	150	160	4-18
	40	40	165	180	150	145	110	85	18	2	156	180	4-18
	50	50	200	203	165	160	125	100	20	2	172	200	4-18
	65	65	220	222	185	180	145	120	22	2	197	240	8-18
	80	80	241	250	200	195	160	135	22	2	222	240	8-18
	100	100	280	305	235	230	190	160	24	2	253	280	8-23
	125	125	320	356	270	270	220	188	28	2	275	300	8-25
	150	150	360	394	300	300	250	218	30	2	286	300	8-25
	200	200	400	457	360	360	310	278	34	2	340	350	12-25
	250	250	533	533	425	425	370	332	36	2	470	400	12-30

公称压力	Size	Dimensions(mm)
公称压力	DN	d	L(JB)	L(GB)	D(JB)	D(GB)	C	g	T	t	H	w	n-Ф
PN4.0 Mpa	15	15	130	140	95	95	65	45	16	2	103	130	4-14
	20	20	140	152	105	105	75	55	16	2	112	130	4-14
	25	25	150	165	115	115	85	65	16	2	123	160	4-14
	32	32	180	178	140	135	100	78	18	2	150	160	4-18
	40	40	200	190	150	145	110	85	18	2	156	180	4-18
	50	50	220	216	165	160	125	100	20	2	172	200	4-18
	65	65	250	241	185	180	145	120	22	2	197	240	8-18
	80	80	280	283	200	195	160	135	22	2	222	240	8-18
	100	100	320	305	235	230	190	160	24	2	253	280	8-23
	125	125	400	381	270	270	220	188	28	2	275	300	8-25
	150	150	400	403	300	300	250	218	30	2	286	300	8-25
	200	200	550	502	375	375	320	282	38	2	340	350	12-30
	250	250	568	568	450	445	385	345	42	2	470	400	12-34
PN6.4 Mpa	15	15	140	140	105	105	75	55	18	2	105	130	4-14
	20	20	150	150	130	125	90	68	20	2	125	130	4-18
	25	25	180	180	140	135	100	78	22	2	135	160	4-18
	32	32	200	200	155	150	110	82	24	2	150	160	4-23
	40	40	220	220	170	165	125	95	24	2	165	240	4-23
	50	50	250	292	180	175	135	105	26	2	175	240	4-23
	65	65	280	330	205	200	160	130	28	2	200	280	8-23
	80	80	320	356	215	210	170	140	30	2	210	300	8-23
	100	100	360	432	250	250	200	168	32	2	250	300	8-25
	125	125	455	508	295	295	240	202	36	2	295	350	8-30
	150	150	495	495	345	340	280	240	38	2	340	400	8-34
