不锈钢球阀

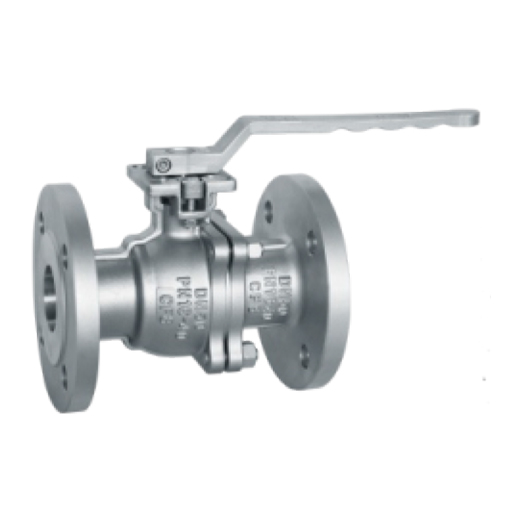

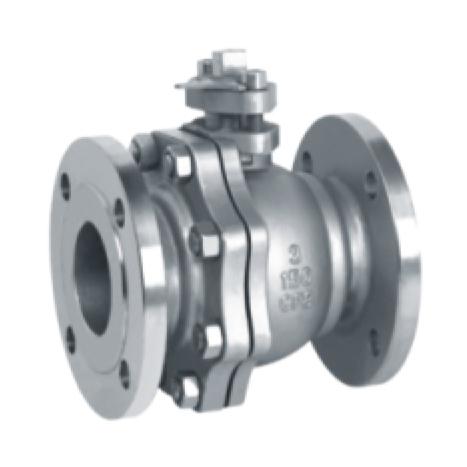

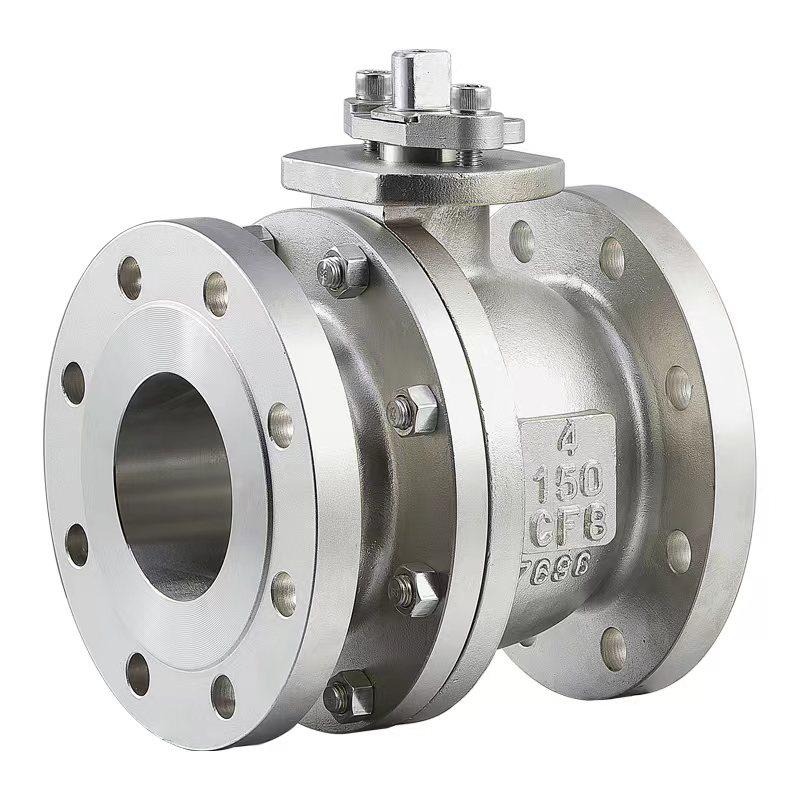

Q41F不锈钢浮动球阀聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广；该阀采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致；
Q41F不锈钢浮动球阀为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置；阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
Q41F不锈钢浮动球阀适用于水、气、油品、天然气和酸碱腐蚀性介质；适用温度:-196～350℃，公称通径:DN 15-250mm，驱动方式:手动、气动、电动、液动等。

主要性能规范表

序号	零件名称	材料名称
序号	零件名称	Q41F/H-P	Q41F/H-PL	Q41F/H-R	Q41F/H-RL
1	阀体/阀盖	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni12Mo2
2	球体	304	304L	316	316L
3	阀杆	304	304L	316	316L
4	阀座	PTFE/PPL/NYLIN/柔性石墨
5	填料/垫片	PTFE/PPL/NYLIN/柔性石墨
6	螺栓	不锈钢
7	螺母	不锈钢
8	手柄	铸钢

主要性能规范表

公称压力(MPa)	1.6	2.5	4.0
强度试验	2.4MPa	3.8MPa	6.0MPa
水密封试验	1.8MPa	2.8MPa	4.4MPa
气密封试验	0.4MPa-0.7MPa

主要外形尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b-f	z-Φd	W
1.6	15	130	95	65	45	14-2	4-14	115
	20	140	105	75	55	14-2	4-14	130
	25	150	115	85	65	14-2	4-14	150
	32	165	135	100	78	16-2	4-18	190
	40	180	145	110	85	16-3	4-18	230
	50	200	160	125	100	16-3	4-18	240
	65	220	180	145	120	18-3	4-18	280
	80	250	195	160	135	20-3	8-18	310
	100	280	215	180	155	20-3	8-18	330
	125	320	245	210	185	22-3	8-18	600
	150	360	280	240	210	24-3	8-23	800
	200	400	335	295	265	26-3	12-23	1000
	250	450	425	355	320	30-3	12-25	1200
2.5	15	130	95	65	45	14-2	4-14	115
	20	140	105	75	55	14-2	4-14	130
	25	150	115	85	65	14-2	4-14	150
	32	165	135	100	78	16-2	4-18	190
	40	180	145	110	85	18-3	4-18	230
	50	200	160	125	100	20-3	4-18	240
	65	220	180	145	120	22-3	8-18	280
	80	250	195	160	135	22-3	8-18	310
	100	280	230	190	160	24-3	8-23	330
	125	320	270	220	188	28-3	8-25	600
	150	360	300	250	218	30-3	8-25	800
	200	400	360	310	278	34-3	12-25	1000
	250	450	425	370	332	36-3	12-30	1200
4.0	15	130	95	65	45	16-2	4-14	115
	20	140	105	75	55	16-2	4-14	130
	25	150	115	85	65	16-2	4-14	150
	32	180	135	100	78	18-3	4-18	190
	40	200	145	110	85	18-3	4-18	230
	50	220	160	125	100	20-3	4-18	240
	65	250	180	145	120	22-3	8-18	280
	80	280	195	160	135	22-3	8-18	310
	100	320	230	190	160	24-3	8-23	330
	125	360	270	220	188	28-3	8-25	600
	150	400	300	250	218	30-3	8-25	800
	200	550	375	320	282	38-3	12-30	1200
6.4	15	140	105	75	55	18-3	4-14	115
	20	152	125	90	68	20-3	4-18	130
	25	180	135	100	78	22-3	4-18	150
	32	200	150	110	82	24-3	4-23	190
	40	220	165	125	95	24-3	4-23	230
	50	250	175	135	105	26-3	4-23	240
	65	280	200	160	130	28-3	8-23	280
	80	320	210	170	140	30-3	8-23	310
	100	360	250	200	168	32-3	8-25	330
	125	381	295	240	202	36-3	8-30	600
	150	403	340	280	240	38-3	8-34	800
	200	502	405	345	300	44-3	12-34	1200
