暗杆闸阀

暗杆闸阀
公称通径：DN15-600
公称压力：PN10-25
制造标准：GB、JB、HG、JIS、ASME、DIN、API

暗杆闸阀产品特点

1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小;
2、密封面采用不锈钢和硬质合金，使用寿命长；
3、采用柔性石墨填料、密封可靠、操作轻便灵活；
4、驱动形式：手动、电动、齿轮传动；
5、结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式；
6、广泛用于石油化工，火力发电厂等油品,水蒸气管路上作接通或截断管路中介质的启闭装置.

产品简介

暗杆不锈钢闸阀，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流量系数大流阻系数小，结构简单、便于维修.型号为Z45H-10C, Z45W-16P, Z45W-25R.它的密封面采用不锈钢和硬质合金，使用寿命长.采用柔性石墨填料、密封可靠、操作轻便灵活.是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门，闸阀在管路中主要作切断用。动作灵活可靠，密封性能优良。

性能参数

型号	公称压力MPa	试验压力MPa		工作温度	适用介质
		密封	强度
Z45H-10/16/25	1	1.1	1.5	<100-200℃	水、蒸汽、油
Z45W-10/16/25
Z45T-10/16/25

主要零部件

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45H-10C Z45W-10P/R/RL Z45T-10 Z45T-16C Z45W-16P/R/RL Z45H-25C Z45T-16 Z45W-25P/R/RL	灰铸铁、铸钢、304、 316、316L、不锈钢	不锈钢	不锈钢	聚四氟乙烯柔性石墨

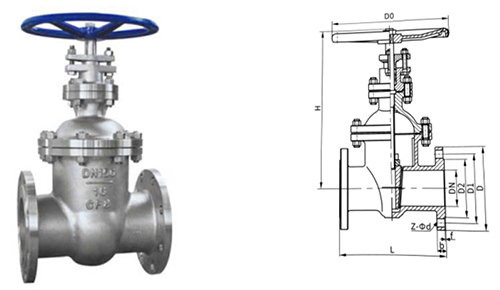

主要外形和连接尺寸

公称压力	公称通径	L	D	D1	D2	b-f	Z-Фd	H	DO
PnlO Mpa	15	130	95	65	45	12-2	4-Ф14	150	120
	20	150	105	75	55	14-2	4-Ф14	165	120
	25	160	115	85	65	14-2	4-Ф14	180	140
	32	180	135	100	78	16-2	4-Ф18	230	160
	40	165	145	110	85	18-3	4-Ф18	260	180
	50	180	160	125	100	18-3	4-Ф18	315	180
	65	195	180	145	120	20-3	4-Ф18	335	220
	80	210	195	160	135	20-3	4-Ф18	370	240
	100	230	215	180	155	22-3	8-Ф18	410	240
	125	255	245	210	185	24-3	8-Ф18	465	280
	150	280	280	240	210	24-3	8-Ф23	505	300
	200	330	335	295	265	24-3	8-Ф23	606	350
	250	380	390	350	320	26-3	12-Ф23	705	400
	300	420	440	400	368	26-3	12-Ф23	820	400
	350	450	500	460	428	26-3	16-Ф23	930	450
	400	480	565	515	482	26-3	16-Ф26	1030	450
	450	510	615	565	532	28-3	20-Ф26	1150	500
	500	540	670	620	585	28-3	20-Ф26	1260	550
	600	600	780	725	685	34-3	20-Ф30	1380	600
Pnl6 Mpa	15	130	95	65	45	14-2	4-Ф14	150	120
	20	150	105	75	55	14-2	4-Ф14	165	120
	25	160	115	85	65	14-2	4-Ф14	180	140
	32	180	135	100	78	16-2	4-Ф18	230	160
	40	200	145	110	85	16-3	4-Ф18	260	180
	50	250	160	125	100	16-3	4-Ф18	315	240
	65	265/270	180	145	120	18-3	4-Ф18	335	240
	80	280	195	160	135	20-3	8-Ф18	370	280
	100	300	215	180	155	20-3	8-Ф18	410	300
	125	325	245	210	185	22-3	8-Ф18	465	320
	150	350	280	240	210	24-3	8-Ф23	505	350
	200	400	335	295	265	26-3	12-Ф23	606	400
	250	450	405	355	320	30-3	12-Ф26	705	450
	300	500	460	410	375	30-4	12-Ф26	820	500
	350	550	520	470	435	34-4	16-Ф26	930	550
	400	600	580	525	485	36-4	16-Ф30	1030	550
	450	650	640	585	545	40-4	20-Ф30	1150	600
	500	700	705	650	608	44-4	20-Ф34	1260	700
	600	800	840	770	718	48-5	20-Ф41	1380	800
Pn25 Mpa	15	130	95	65	45	16-2	4-Ф14	150	120
	20	150	105	75	55	16-2	4-Ф14	165	120
	25	160	115	85	65	16-2	4-Ф14	180	140
	32	180	135	100	78	18-2	4-Ф18	230	160
	40	200	145	110	85	18-3	4-Ф18	260	180
	50	250	160	125	100	20-3	4-Ф18	315	240
	65	265/270	180	145	120	22-3	8-Ф18	335	240
	80	280	195	160	135	22-3	8-Ф18	370	280
	100	300	230	190	160	24-3	8-Ф23	410	300
	125	325	270	220	188	28-3	8-Ф26	465	320
	150	350	300	250	218	30-3	8-Ф26	505	350
	200	400	360	310	278	34-3	12-Ф26	606	400
	250	450	425	370	332	36-3	12-Ф30	705	450
	300	500	485	430	390	40-4	16-Ф30	820	500
	350	550	550	490	448	44-4	16-Ф34	930	550
	400	600	610	550	505	48-4	16-Ф36	1030	550
	450	650	660	600	555	50-4	20-Ф36	1150	600
	500	700	730	660	610	52-4	20-Ф41	1260	700
	600	800	840	770	718	56-5	20-Ф41	1380	800
