不锈钢旋启式止回阀

不锈钢旋启式止回阀

执行标准

设计	GB/r 12236
压力温度基准	GB/T12224
结构长度	GB/T12221
法兰尺寸	GB/T 9113.1
检验和测试	JB/T 9092
主体材料	GB/T12230-ZG08Crl8Ni9; ZG08Crl8Nil2MoTi; ZGO3Crl8NilO; ZG12Crl8Nil2MoTi; A216-WCB

主要构件材料

序号	部件	材料
1	阀体	ZG08Crl8Nil2MO2Ti
2	阀瓣	ZG08Crl8Nil2MO2Ti
3	摇杆	ZG08Crl8Nil2MO2Ti
4	垫片	06Crl7Nil2Mo2
5	螺母	A194-8M
6	开口销	06Crl7Nil2Mo2
7	销轴	06Crl7Nil2Mo2
8	支架	ZG08Crl8Nil2MO2Ti
9	弹簧垫	06Crl7Nil2Mo2
10	螺栓	A194-8BM
11	铭牌	06Crl9Nil0
12	大薄片	不锈钢+ PTFE缠绕
13	阀盖	ZG08Crl8Nil2MO2Ti
14	吊环螺钉	Steel
15	中法兰螺杆	A193-B8
16	中法兰螺母	A194-B8

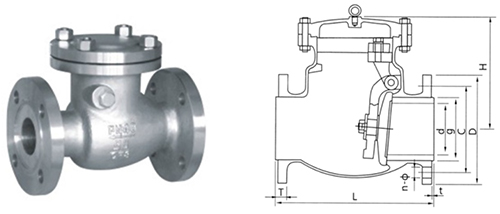

主要尺寸

公称压力	Size DN	Dimensions(mm)
公称压力	Size DN	L	D1	D2	C	g	T	t	H	n-Ф
PN1.0 Mpa	15	130	95	95	65	45	12	2	95	4-14
	20	150	105	105	75	55	14	2	110	4-14
	25	160	115	115	85	65	14	2	120	4-14
	32	180	135	135	100	78	16	2	135	4-18
	40	200	145	145	110	85	18	3	148	4-18
	50	230	160	160	125	100	18	3	160	4-18
	65	290	180	180	145	120	20	3	177	4-18
	80	310	195	195	160	135	20	3	187	4-18
	100	350	215	215	180	155	22	3	202	8-18
	125	400	245	245	210	185	24	3	227	8-18
	150	480	280	280	240	210	24	3	263	8-23
	200	600	335	335	295	265	24	3	293	8-23
	250	650	390	390	350	320	26	3	330	12-23
	300	750	440	440	400	368	26	3	382	12-23
	350	850	500	500	460	428	26	3	430	16-23
	400	950	565	565	515	482	26	3	480	16-26
	450	1050	615	615	565	532	28	3	530	20-26
	500	1150	670	670	620	585	28	3	570	20-26
	600	1350	780	780	725	685	34	3	650	20-30
	700	1450	895	895	840	800	34	3	720	24-30
	800	1650	1010	1010	950	905	36	3	810	24-34
	900	1850	1110	1110	1050	1005	38	3	890	28-34
	1000	2050	1220	1220	1160	1115	38	3	950	28-36

公称压力	Size DN	Dimensions(mm)
公称压力	Size DN	L	D1	D2	C	g	T	t	H	n-Ф
PN1.6 Mpa	15	130	95	95	65	45	14	2	95	4-14
	20	150	105	105	75	55	14	2	110	4-14
	25	160	115	115	85	65	14	2	120	4-14
	32	180	135	135	100	78	16	2	135	4-18
	40	200	145	145	110	85	16	3	148	4-18
	50	230	160	160	125	100	16	3	160	4-18
	65	290	180	180	145	120	18	3	177	8-18
	80	310	195	195	160	135	20	3	187	8-18
	100	350	215	215	180	155	20	3	202	8-23
	125	400	245	245	210	185	22	3	227	8-26
	150	480	280	280	240	210	24	3	263	8-26
	200	600	335	335	295	265	26	3	293	12-26
	250	650	405	405	355	320	30	3	330	12-30
	300	750	460	460	410	375	30	4	382	16-30
	350	850	520	520	470	435	34	4	430	16-34
	400	950	580	580	525	485	36	4	480	16-36
	450	1050	640	640	585	545	40	4	530	20-36
	500	1150	705	705	650	608	44	4	570	20-41
	600	1350	840	840	770	718	48	5	650	20-41
	700	1450	910	910	840	788	50	5	720	24-48
	800	1650	1020	1020	950	898	52	5	810	24-48
	900	1850	1120	1120	1050	998	54	5	890	28-54
	1000	2050	1255	1255	1170	1110	56	5	950	28-58

PN2.5 Mpa	15	130	95	95	65	45	16	2	95	4-14
	20	150	105	105	75	55	16	2	110	4-14
	25	160	115	115	85	65	16	2	120	4-14
	32	180	135	135	100	78	18	2	135	4-18
	40	200	145	145	110	85	18	3	148	4-18
	50	230	160	160	125	100	20	3	160	4-18
	65	290	180	180	145	120	22	3	177	8-18
	80	310	195	195	160	135	22	3	187	8-18
	100	350	230	230	190	160	24	3	202	8-23
	125	400	270	270	220	188	28	3	227	8-26
	150	480	300	300	250	218	30	3	263	8-26
	200	600	360	360	310	278	34	3	293	12-26
	250	650	425	425	370	332	36	3	330	12-30
	300	750	485	485	430	390	40	4	382	16-30
	350	850	550	550	490	448	44	4	430	16-34
	400	950	610	610	550	505	48	4	480	16-36
	450	1050	660	660	600	555	50	4	530	20-36
	500	1150	730	730	660	610	52	4	570	20-41
	600	1350	840	840	770	718	56	5	650	20-41
	700	1450	955	955	875	815	60	5	720	24-48
	800	1650	1070	1070	990	930	64	5	810	24-48
	900	1850	1180	1180	1090	1025	66	5	890	28-54
	1000	2050	1305	1305	1210	1140	68	5	950	28-58

PN4.0 Mpa	15	130	95	95	65	45	16	2	100	4-14
	20	150	105	105	75	55	16	2	110	4-14
	25	160	115	115	85	65	16	2	120	4-14
	32	180	135	135	100	78	18	2	135	4-18
	40	200	145	145	110	85	18	3	148	4-18
	50	230	160	160	125	100	20	3	160	4-18
	65	290	180	180	145	120	22	3	177	8-18
	80	310	195	195	160	135	22	3	187	8-18
	100	350	230	230	190	160	24	3	202	8-23
	125	400	270	270	220	188	28	3	227	8-26
	150	480	300	300	250	218	30	3	263	8-26
	200	600	375	375	320	282	38	3	293	12-30
	250	650	445	445	385	345	42	3	330	12-34
	300	750	510	510	450	408	46	4	382	16-34
	350	850	570	570	510	465	52	4	430	16-36
	400	950	655	655	585	535	58	4	480	16-41
	450	1050	680	680	610	560	60	4	530	20-41
	500	1150	755	755	670	612	62	4	570	20-48
	600	1350	890	890	795	730	62	5	650	20-54
	700	1450	995	995	900	835	68	5	720	24-54
	800	1650	1135	1135	1030	960	76	5	810	24-58

公称压力	Size DN	Dimensions(mm)
公称压力	Size DN	L	D1	D2	C	g	T	t	H	n-Ф
PN6.4 Mpa	15	165	105	105	75	55	18	2	100	4-14
	20	190	125	125	90	68	20	2	115	4-18
	25	210	135	135	100	78	22	2	128	4-18
	32	230	150	150	110	82	24	2	147	4-23
	40	260	165	165	125	95	24	3	158	4-23
	50	300	175	175	135	105	26	3	170	4-23
	65	340	200	200	160	130	28	3	187	8-23
	80	380	210	210	170	140	30	3	197	8-23
	100	430	250	250	200	168	32	3	212	8-26
	125	500	295	295	240	202	36	3	237	8-30
	150	550	340	340	280	240	38	3	273	8-34
	200	650	405	405	345	300	44	3	303	12-36
	250	775	470	470	400	352	48	3	340	12-41
	300	900	530	530	460	412	54	4	392	16-41
	350	1025	595	595	525	475	60	4	440	16-41
	400	1150	670	670	585	525	66	4	490	16-48
	500	1400	800	800	705	640	70	4	540	20-54

PN10.0 Mpa	15	165	105	105	75	55	20	2	100	4-14
	20	190	125	125	90	68	22	2	115	4-18
	25	210	135	135	100	78	24	2	128	4-18
	32	230	150	150	110	82	24	2	147	4-23
	40	260	165	165	125	95	26	3	158	4-23
	50	300	195	195	145	112	28	3	170	4-26
	65	340	220	220	170	138	32	3	187	8-26
	80	380	230	230	180	148	34	3	197	8-26
	100	430	265	265	210	172	38	3	212	8-30
	125	500	310	310	250	210	42	3	237	8-34
	150	550	350	350	290	250	46	3	273	12-34
	200	650	430	430	360	312	54	3	303	12-41
	250	775	500	500	430	382	60	3	340	12-41
	300	900	585	585	500	442	70	4	392	16-48
	350	1025	655	655	560	495	76	4	440	16-54
	400	1150	715	715	620	558	80	4	490	16-54
